Kalorimetre ve Sıcak Su Sayaçlarının M-Bus Bağlantısı Nasıl Yapılır?

Merkezi ısıtma ve sıcak su sistemlerinde kullanılan kalorimetre ve sıcak su sayaçlarının verilerinin sağlıklı şekilde okunabilmesi, doğru bir M-Bus altyapısı ile mümkündür.

Bu sistem sayesinde bina içerisindeki tüm sayaçlar tek bir noktadan izlenebilir, tüketim verileri merkezi olarak toplanabilir ve yönetim süreçleri kolaylaştırılır.

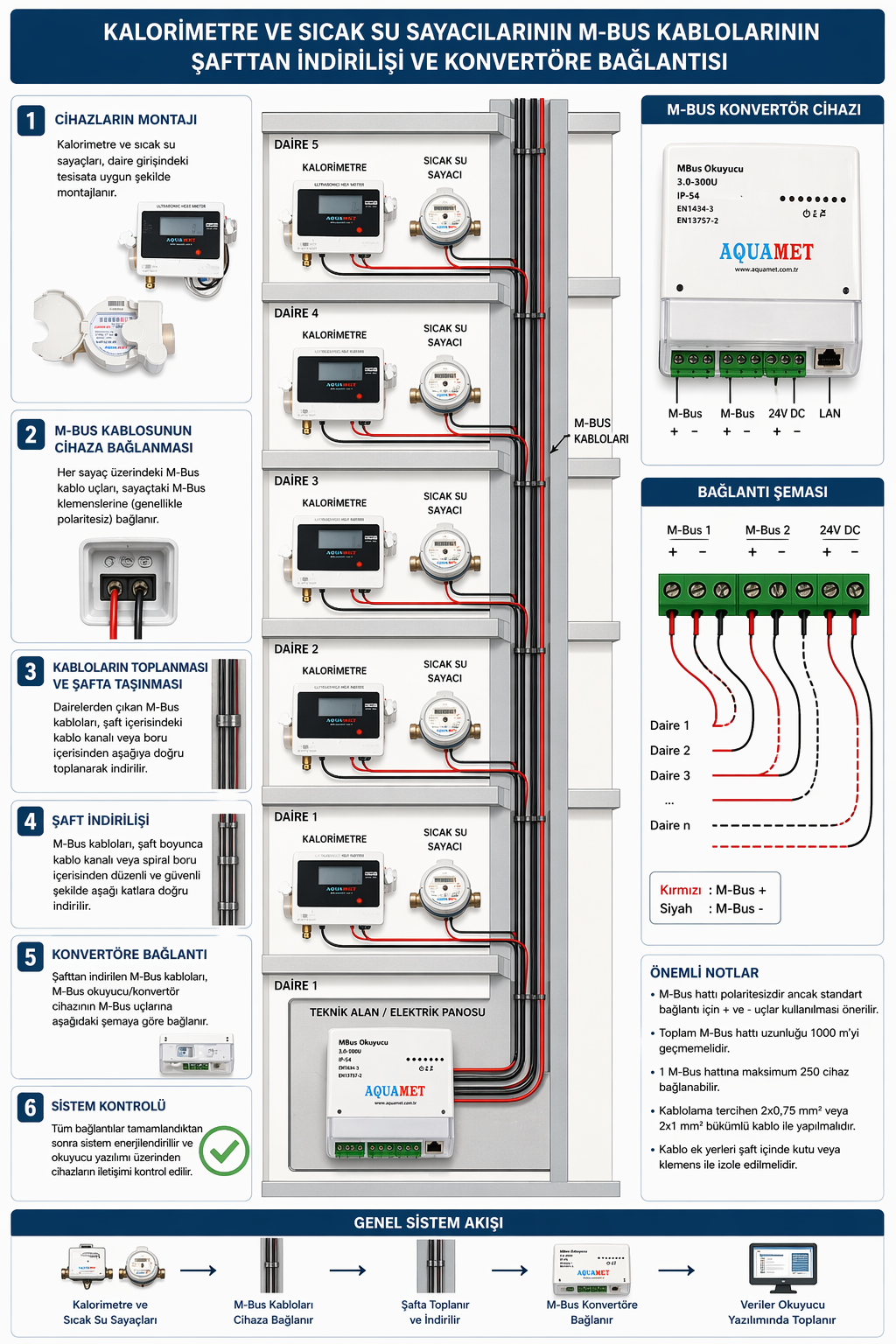

Aşağıda, M-Bus kablolarının dairelerden alınarak şaft üzerinden indirilmesi ve konvertör cihazına bağlanması adım adım açıklanmaktadır.

1. Cihazların Montajı

Uygulamanın ilk adımında kalorimetre ve sıcak su sayaçları, daire girişlerinde tesisata uygun şekilde monte edilir.

Kalorimetre, ısıtma hattındaki enerji tüketimini ölçer
Sıcak su sayacı, kullanım suyu tüketimini ölçer

Montaj tamamlandıktan sonra cihazlar M-Bus haberleşmesine hazır hale gelir.

2. M-Bus Kablolarının Cihaza Bağlanması

Her sayaç üzerinde bulunan M-Bus çıkışları üzerinden haberleşme kabloları alınır.

Bu aşamada:

Kablo uçları sağlam ve temiz olmalıdır
Bağlantılar gevşek bırakılmamalıdır
Ek yapılacaksa mutlaka izole edilmelidir

Bu kablolar, sistemin veri iletişimini sağlayan temel hattı oluşturur.

3. Kabloların Şaftta Toplanması

Dairelerden çıkan M-Bus kabloları, bina içerisinde bulunan tesisat şaftına yönlendirilir.

Her daireden gelen kablolar bu noktada toplanarak ortak hat sistemine dahil edilir.

Bu işlem:

Kablolama düzenini sağlar
Karışıklığı önler
Merkezi bağlantıyı mümkün hale getirir

4. Şaft Boyunca Kabloların İndirilmesi

Toplanan M-Bus kabloları, şaft içerisinde düzenli bir şekilde aşağıya indirilir ve teknik hacme ulaştırılır.

Uygulama sırasında:

Kablolar kablo kanalı veya spiral boru içerisinde taşınmalıdır
Fiziksel hasara karşı korunmalıdır
Katlar arası geçişlerde düzen korunmalıdır

5. M-Bus Konvertörüne Bağlantı

Şafttan indirilen tüm kablolar, teknik alanda bulunan M-Bus okuyucu (konvertör) cihazına bağlanır.

Bağlantı prensibi:

Kablolar konvertör üzerindeki M-Bus klemenslerine bağlanır
Hatlar bağlantı şemasına uygun şekilde düzenlenir
Sistem tek merkezden veri toplayacak şekilde yapılandırılır

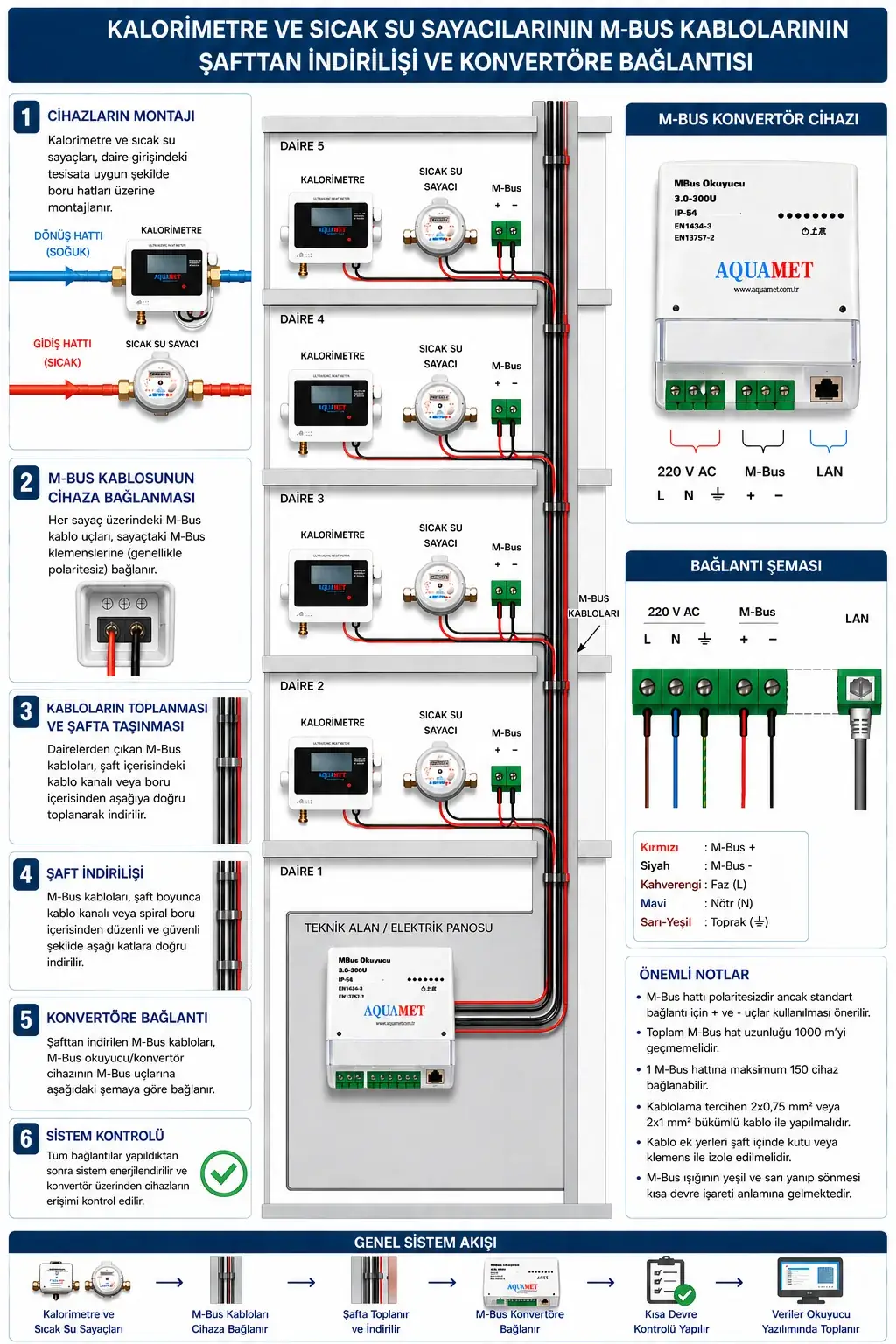

Şemada gösterildiği üzere:

Kırmızı hat → M-Bus (+)
Siyah hat → M-Bus (–)

6. Konvertörün Enerjilendirilmesi

Bağlantılar tamamlandıktan sonra konvertör cihazının enerji bağlantısı yapılır.

Cihaz çalışır hale geldiğinde M-Bus hattı aktif olur ve sayaçlardan veri alınabilir.

7. Sistem Kontrolü ve Test

Son aşamada tüm sistem kontrol edilir ve haberleşme testi yapılır.

Kontrol edilmesi gereken başlıca noktalar:

Konvertörün doğru şekilde çalışması
Sayaçların sistemde görünmesi
Veri iletişiminin sağlıklı olması
Kablolarda kopukluk veya kısa devre olmaması

Bu kontroller sonrası sistem kullanıma hazır hale gelir.

Önemli Uygulama Notları

M-Bus hattı düzenli ve planlı şekilde kurulmalıdır
Kablo ek yerleri mutlaka izole edilmelidir
Şaft içerisinde dağınık kablolamadan kaçınılmalıdır
Uygun kesitte ve kaliteli kablo kullanılmalıdır
Maksimum hat uzunluğu ve cihaz sayısı proje şartlarına göre değerlendirilmelidir

Sonuç

Doğru şekilde kurulan bir M-Bus sistemi sayesinde:

Tüm sayaç verileri merkezi olarak okunabilir
İşletme süreçleri hızlanır
İnsan hatası minimize edilir
Bina yönetimi için güçlü bir altyapı oluşturulur

Aquamet olarak geliştirdiğimiz çözümler, bu süreci hem daha güvenilir hem de daha verimli hale getirmek için tasarlanmıştır.

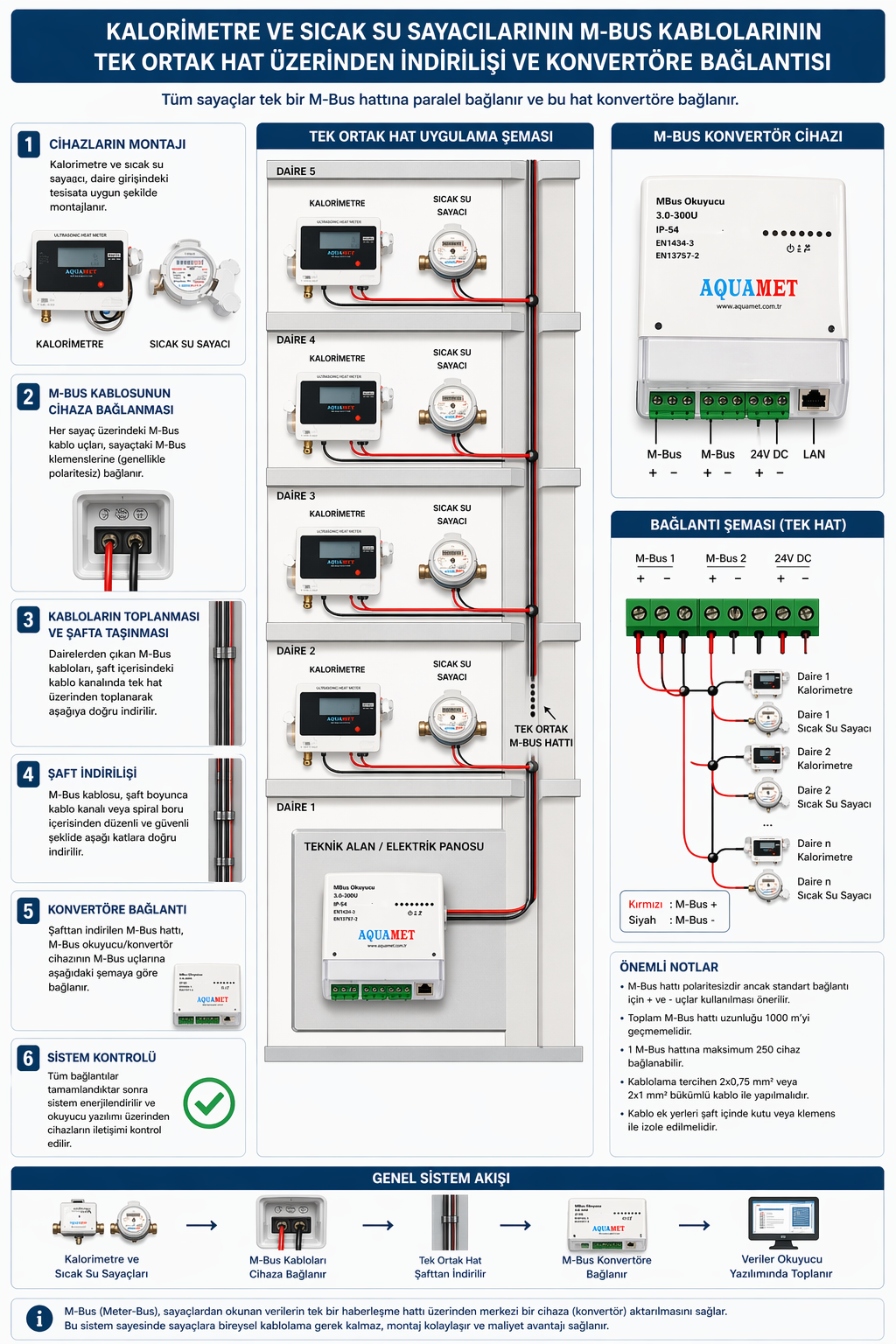

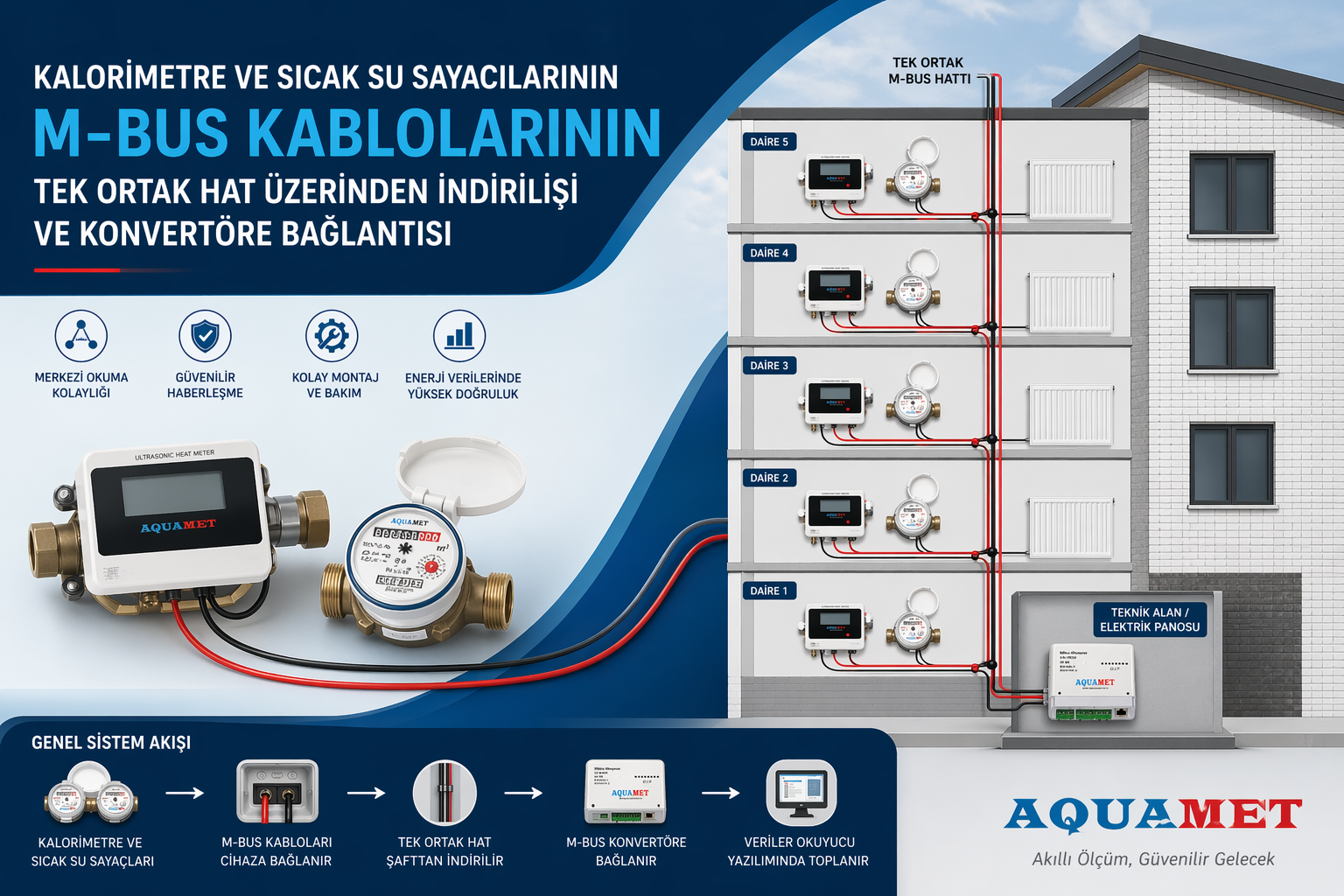

Tek Ortak Hat (Single Line) M-Bus Bağlantı Sistemi

Standart uygulamalarda her daireden gelen M-Bus kabloları ayrı ayrı taşınarak konvertöre ulaştırılabilir. Ancak daha pratik, ekonomik ve düzenli bir çözüm olarak tek ortak hat (bus hattı) uygulaması tercih edilmektedir.

Bu sistemde tüm sayaçlar, tek bir ana M-Bus hattına paralel olarak bağlanır ve bu hat doğrudan konvertör cihazına ulaştırılır.

1. Tek Hat Üzerinde Paralel Bağlantı Yapısı

Tek hat uygulamasında:

Bina şaftı boyunca tek bir M-Bus kablo hattı ilerler
Her dairede bulunan kalorimetre ve sıcak su sayacı, bu hatta paralel olarak bağlanır
Tüm cihazlar aynı hat üzerinden veri iletişimi sağlar

Bu yapı sayesinde kablolama ciddi şekilde sadeleşir.

2. Daire Bağlantılarının Ana Hatta Dahil Edilmesi

Her dairede:

Kalorimetre ve sıcak su sayacından çıkan M-Bus kabloları
Şafttan geçen ana hat üzerine eklenir

Bu bağlantı genellikle:

Klemens ile
Ek muf ile
veya uygun bağlantı aparatları ile

yapılır.

Amaç, ana hattı kesmeden her cihazı sisteme dahil etmektir.

3. Hat Üzerinden Aşağı İniş

Tek ortak M-Bus hattı:

Katlar boyunca kesintisiz şekilde ilerler
Her katta cihazlar bu hatta dahil edilir
Hat en alt noktada konvertöre ulaşır

Bu yapı, özellikle çok katlı binalarda büyük avantaj sağlar.

4. Konvertör Bağlantısı (Tek Hat)

Ana hat, konvertör üzerindeki M-Bus girişine bağlanır.

Bu durumda:

Tüm sayaçlar tek bir hat üzerinden okunur
İlave hat karmaşası oluşmaz
Sistem merkezi ve kompakt hale gelir

5. Tek Hat Sisteminin Avantajları

Tek ortak hat uygulaması aşağıdaki avantajları sağlar:

Daha az kablo kullanımı → maliyet düşer
Daha hızlı montaj → işçilik azalır
Daha düzenli şaft yapısı → bakım kolaylaşır
Kolay genişleme → yeni sayaç eklemek pratik olur

6. Uygulamada Dikkat Edilmesi Gerekenler

Tek hat sisteminde bazı kritik noktalara dikkat edilmelidir:

Hat üzerinde kopukluk olmamalıdır (tüm sistem etkilenir)
Ek noktaları sağlam ve izole olmalıdır
Kablo kesiti ve kalite standarda uygun seçilmelidir
Maksimum cihaz sayısı ve hat uzunluğu aşılmamalıdır
Bağlantılar mümkün olduğunca düzenli ve erişilebilir yapılmalıdır

Genel Değerlendirme

Tek hat (bus) sistemi, özellikle merkezi sistemli ve çok daireli yapılarda en verimli M-Bus çözümüdür.

Doğru uygulandığında hem kurulum maliyetlerini düşürür hem de uzun vadede işletme ve bakım süreçlerini ciddi şekilde kolaylaştırır.

Aquamet çözümleri ile bu sistemler, sahada hızlı kurulum ve güvenilir veri iletişimi sağlayacak şekilde optimize edilmiştir.
