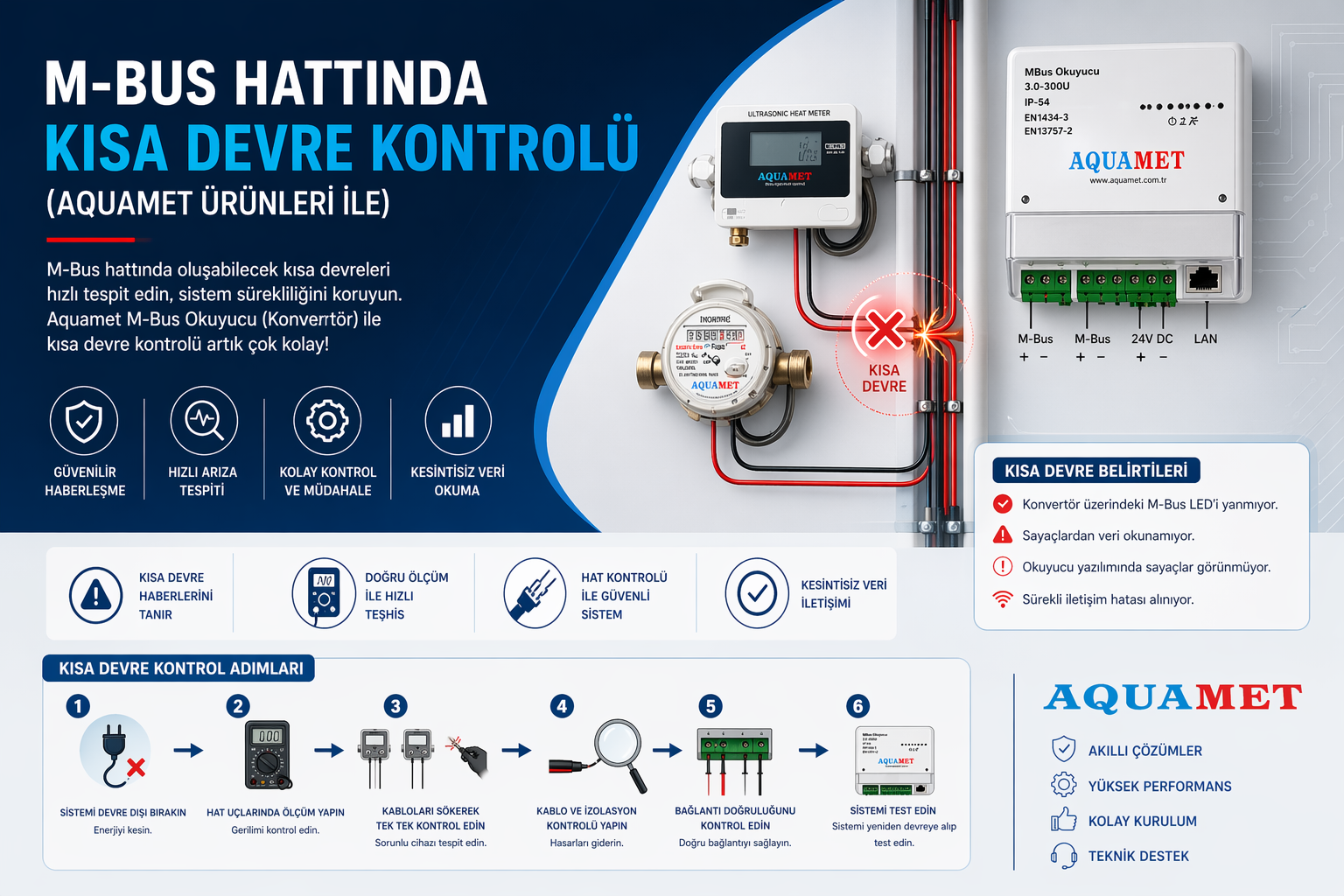

M-Bus Hattında Kısa Devre Kontrolü Nasıl Yapılır?

M-Bus sistemlerinde oluşabilecek kısa devreler, sayaçlardan veri okunamamasına, haberleşme hatalarına ve sistemin tamamen devre dışı kalmasına neden olabilir.

Bu nedenle M-Bus hattında oluşabilecek arızaların hızlı tespiti ve doğru müdahale büyük önem taşır.

Aşağıda, Aquamet M-Bus okuyucu (konvertör) kullanılarak kısa devre kontrolünün nasıl yapılacağı adım adım açıklanmaktadır.

M-Bus Hattında Kısa Devre Nedir?

M-Bus hattında kısa devre, genellikle M-Bus (+) ve M-Bus (–) hatlarının birbirine temas etmesi veya hat üzerinde izolasyon kaybı oluşması sonucu meydana gelir.

Bu durum:

Veri iletişimini keser
Tüm cihazların okunmasını engelleyebilir
Konvertörün hata vermesine neden olur

Kısa Devre Belirtileri

Sistemde aşağıdaki durumlar gözlemleniyorsa kısa devre ihtimali yüksektir:

Konvertör üzerindeki M-Bus LED’i yanmıyor veya sürekli kırmızı yanıyor
Sayaçlardan veri okunamıyor
Okuyucu yazılımında cihazlar görünmüyor
Sürekli iletişim hatası alınıyor

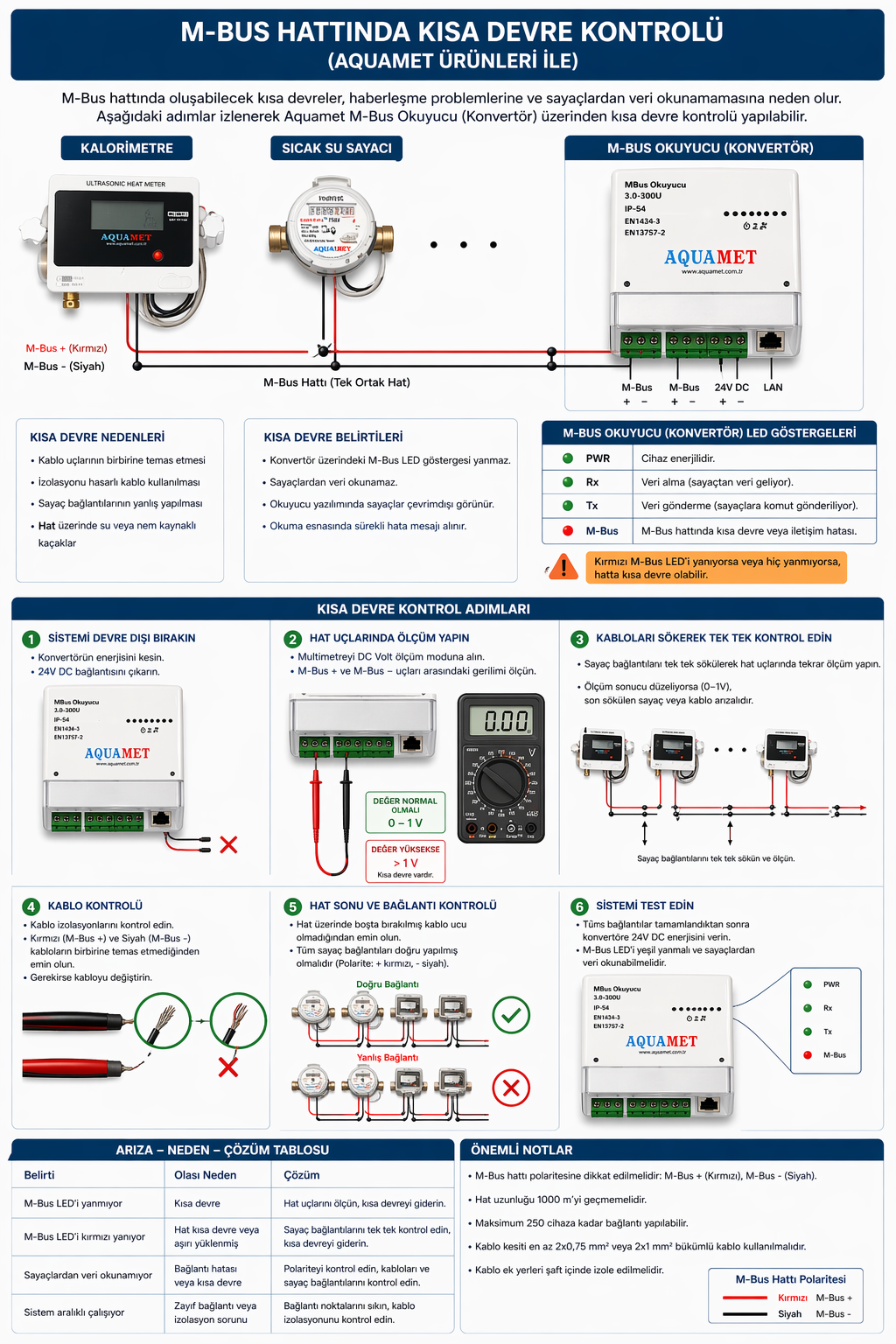

Kısa Devre Kontrol Adımları

1. Sistemi Devre Dışı Bırakın

Kontrole başlamadan önce:

Konvertörün enerjisini kesin
24V DC besleme bağlantısını çıkarın

Bu adım, güvenli çalışma için zorunludur.

2. Hat Uçlarında Ölçüm Yapın

Multimetre ile ölçüm yaparak hattın durumunu kontrol edin:

M-Bus (+) ve M-Bus (–) uçları arasındaki gerilimi ölçün

Beklenen değer:

0 – 1 V arası → Normal
1 V üzeri → Kısa devre ihtimali yüksek

Bu ölçüm, hattın genel durumu hakkında hızlı bir ön bilgi verir.

3. Kabloları Tek Tek Ayırarak Kontrol Edin

Eğer kısa devre tespit edilirse:

Sayaç bağlantılarını tek tek sökün
Her sökme işleminden sonra tekrar ölçüm yapın

Bu yöntemle:

Sorunlu cihaz veya kablo tespit edilir
Hatanın hangi noktadan kaynaklandığı netleşir

4. Kablo ve İzolasyon Kontrolü Yapın

Hat üzerinde:

Ezilmiş kablo
Yıpranmış izolasyon
Nem veya su teması

olup olmadığını kontrol edin.

Gerekirse:

Hasarlı kabloyu değiştirin
İzolasyonu yeniden sağlayın

5. Bağlantı Doğruluğunu Kontrol Edin

Tüm sayaç bağlantılarının doğru yapıldığından emin olun:

M-Bus (+) → Kırmızı
M-Bus (–) → Siyah

Yanlış bağlantılar da kısa devre etkisi oluşturabilir.

6. Sistemi Yeniden Devreye Alın ve Test Edin

Tüm kontroller tamamlandıktan sonra:

Konvertöre tekrar enerji verin
LED göstergelerini kontrol edin
Okuma yazılımı üzerinden cihazların iletişimini test edin

Sağlıklı bir sistemde:

PWR, Rx ve Tx LED’leri aktif olur
M-Bus LED’i normal çalışır
Sayaçlardan veri okunabilir

M-Bus Konvertör LED Göstergeleri

Konvertör üzerindeki LED’ler, sistemin durumu hakkında önemli bilgiler verir:

PWR → Cihaz enerjili
Rx → Sayaçlardan veri alınıyor
Tx → Sayaçlara veri gönderiliyor
M-Bus → Hat durumu (kısa devre / iletişim hatası)

Özellikle M-Bus LED’inin durumu, hat sağlığı hakkında doğrudan bilgi verir.

Kısa Devre Nedenleri

M-Bus hattında kısa devre genellikle şu sebeplerden kaynaklanır:

Kablo uçlarının birbirine temas etmesi
İzolasyonu zarar görmüş kablolar
Hatalı sayaç bağlantıları
Şaft içinde nem veya su teması
Düzensiz ve kontrolsüz kablolama

Önemli Uygulama Notları

Kablolama sırasında düzenli hat çekimi yapılmalıdır
Ek noktaları mutlaka izole edilmelidir
Şaft içinde kablolar korunmalıdır
Doğru kesitte kablo kullanılmalıdır
Sisteme enerji vermeden önce tüm bağlantılar kontrol edilmelidir

Sonuç

M-Bus hattında oluşabilecek kısa devreler, tüm sistemin çalışmasını etkileyebilir.

Ancak doğru kontrol adımları ile bu tür arızalar hızlı bir şekilde tespit edilip giderilebilir.

Aquamet M-Bus çözümleri, sahada kolay kontrol ve hızlı müdahale imkânı sunarak sistem sürekliliğini güvence altına alır.
